| Наименование | Обозначение /(№ изм. КД) | Примечание |
|---|---|---|

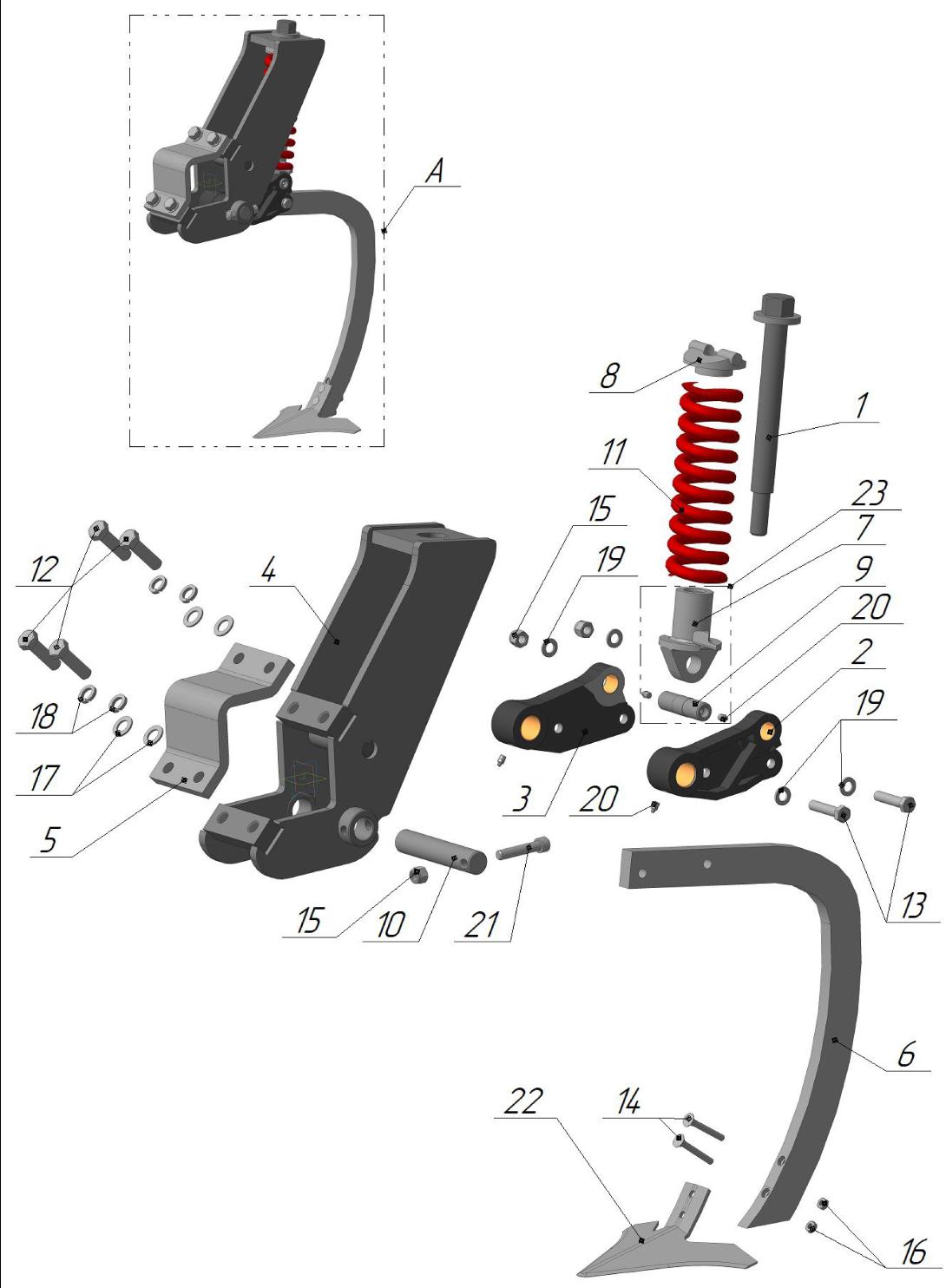

| Рабочий узел РУ-25 | РУ-25 00 00 00.000 (изм.4/3) | с апрель 2018г. по март 2020г. |
| № пп | Обозначение /(№ изм. КД) | Наименование |
Кол-во |
|---|---|---|---|
|
А |
РУ-25 00 00 00.000 (изм.4/3) |
Рабочий узел РУ-25 |
1 |
|
1 |
РУ-2.01.00.000 |
Болт специальный |
1 |
|
2 |
РУ-2.02.00.000 Б-01 (изм.1/2) |
Прижим левый |
1 |
|
3 |
РУ-2.02.00.000 Б (изм.1/2) |
Прижим правый |
1 |
|
4 |
РУ-25 01 00 00.000 (изм.1/3) |
Корпус в сборе |
1 |
|
5 |
БП-4 01 00 00.003-02 М (изм.2) |
Скоба БП-4 |
1 |
|
6 |
РУ-25 00 00 00.003 (изм.2) |
Стойка |
1 |
|
7 |
СДСУ-24 10 00 00.007 |
Качалка пружины верхняя |
1 |
|
8 |
СДСУ-24 10 00 00.008 |
Качалка пружины нижняя |
1 |
|
9 |
РУ-2.00.00.008 (изм.1) |
Ось пружины |
1 |
|
10 |
ОС-1-38х195х182.001 (изм.1) |
Ось |
1 |
|
11 |
РУ-2.00.00.010 "В" |
Пружина 370х102х20 |
1 |
|
12 |
ГОСТ 7798-70 |
Болт М20-6gх70.109.35.016 |
4 |
|
13 |
ГОСТ 7798-70 |
Болт М16-6gх75.109.35.016 |
2 |
|
14 |
ГОСТ 17673-81 |
Болт М12-6gх90.129.35.016 |
2 |
|
15 |
DIN 985 |
Гайка М16.10.016 |
3 |
|
16 |
DIN 6927 |
Гайка с буртиком М12.10.016 |
2 |
|
17 |
ГОСТ 11371-78 |
Шайба С20.05Г.016 |
4 |
|
18 |
ГОСТ 6402-70 |
Шайба 20Т 65Г 016 |
4 |
|
19 |
ГОСТ 11371-78 |
Шайба С.16.05.016 |
4 |
|
20 |
ГОСТ 19853-74 |
Масленка 1.2.Ц6 |
4 |
|
21 |
ГОСТ 11738-84 |
Винт М-16-6gх80.129.35.016 |
1 |
|
22 |
BLD-14-5 |
Лапа культиватора 37см |
1 |
|
23 |
ЗЧ РУ-25 СЕ-002 (изм.1/1) |
Качалка пружины верхняя в сборе |
1 |
