| Наименование | Обозначение /(№ изм. КД) | Примечание |
|---|---|---|

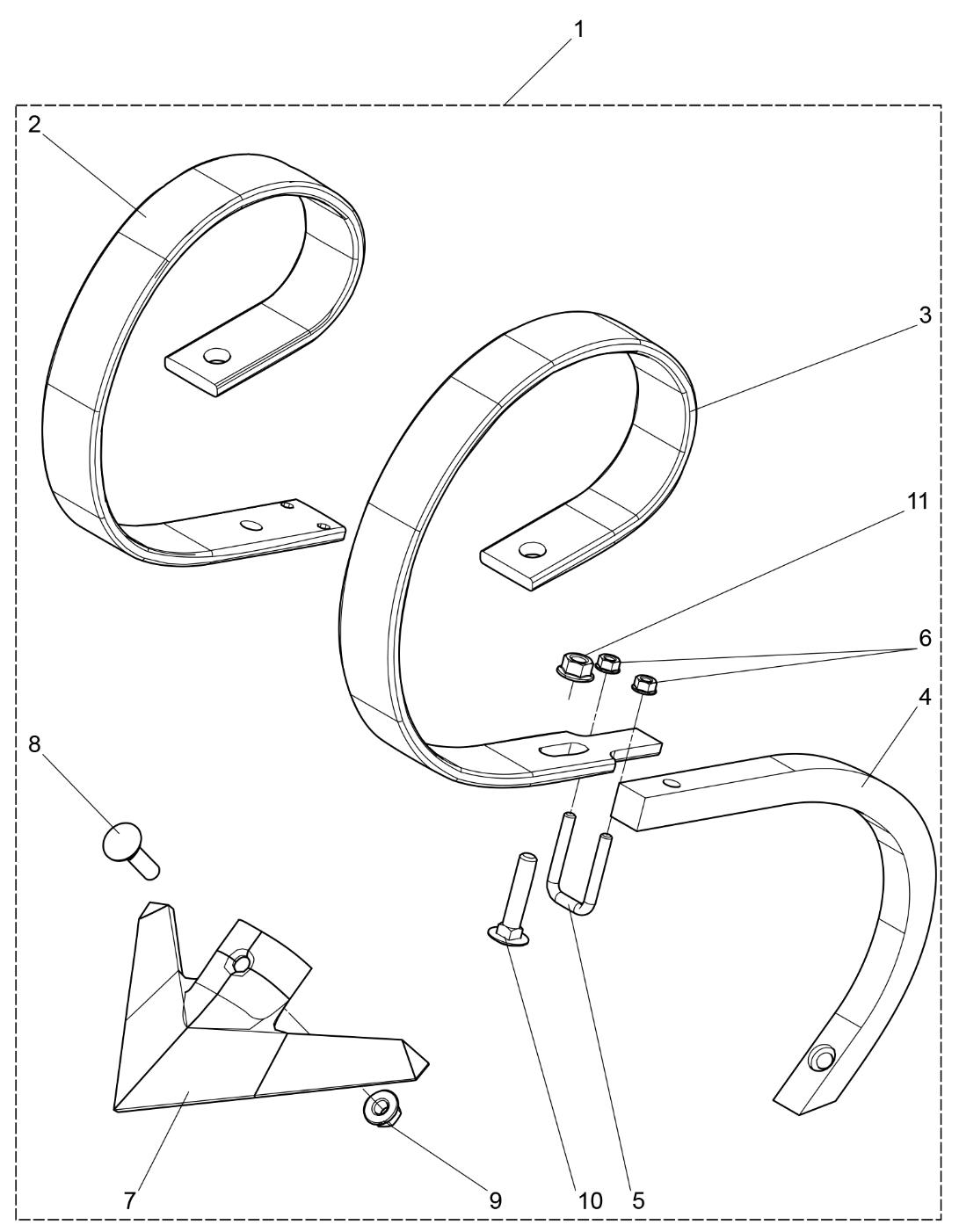

| Рабочий орган РУ-33 | РУ-33 00 00 00.000 |
| № пп | Обозначение /(№ изм. КД) | Наименование |
Кол-во |
|---|---|---|---|
|
1 |
РУ-33 00 00 00.000 |
Рабочий узел |
1 |
|
2 |
2523.00.00-01-01-00 |
Пружина внутренняя |
1 |
|
3 |
2522 00.00-01-01-00-01 |
Пружина внешняя |
1 |
|
4 |
РУ-33 00 00 00.003 |
Стойка |
1 |
|
5 |
СТ-8х26.5х62.01 |
Стремянка |
1 |
|
6 |
М8 DIN 6923 |
Гайка шестигранная с фланцем |
2 |
|
7 |
15072.СА.00-01-01-01 |
Лапа |
1 |
|
8 |
М12х50.109.35.016 ГОСТ 7786-81 |
Болт |
1 |
|
9 |
М12.10.016 DIN 6927 |
Гайка |
1 |
|
10 |
М12х65.88 DIN 603 |
Болт |
1 |
|
11 |
М12.8.016 DIN 985 |
Гайка |
1 |
