| Наименование | Обозначение /(№ изм. КД) | Примечание |
|---|---|---|

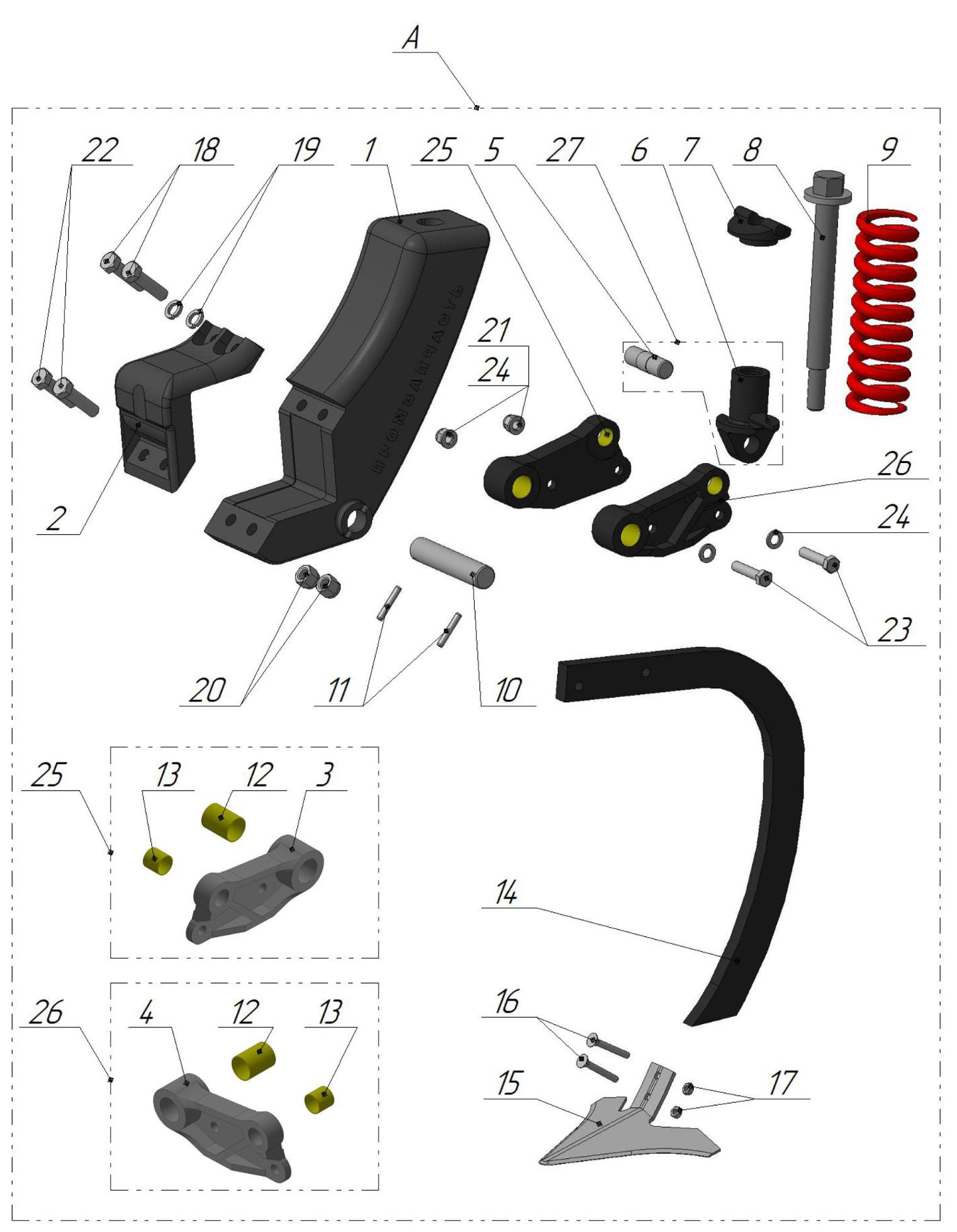

| Рабочий узел РУ-2 А | РУ-2.00.00.000 "А" | до февраля 2016 |
| № пп | Обозначение /(№ изм. КД) | Наименование |
Кол-во |
|---|---|---|---|
|
А |
РУ-2.00.00.000 "А" |
Рабочий узел РУ-2 "А" (в сборе) |
1 |
|
1 |
РУ-2.00.00.001 "А" |
Корпус (литой) |
1 |
|
2 |
РУ-2.00.00.002 "А" |
Фиксатор |
1 |
|
3 |
РУ-2.00.00.004-01 "Б" |
Прижим |
1 |
|
4 |
РУ-2.00.00.004 "Б" |
Прижим |
1 |
|
5 |
РУ-2.00.00.008 |
Ось пружины |
1 |
|
6 |
СДСУ-24 10 00 00.007 |
Качалка пружины верхняя |
1 |
|
7 |
СДСУ-24 10 00 00.008 |
Качалка пружины нижняя |
1 |
|
8 |
РУ-2.01.00.000 |
Болт специальный |
1 |
|
9 |
РУ-2.00.00.010 "В" |
Пружина 370х102х20 |
1 |
|
10 |
РУ-2.00.00.009 |
Ось корпуса |
1 |
|
11 |
ГОСТ 14229-93 |
Штифт А.10х60 |
2 |
|
12 |
120-3001016 |
Втулка поворотного кулака |
2 |
|
13 |
5301-3001016 |
Втулка поворотного кулака |
2 |
|
14 |
РУ-25 00 00 00.003 (изм.2) |
Стойка |
1 |
|
15 |
BLD-14-5 |
Лапа культиватора 37см |
1 |
|
16 |
ГОСТ 7786-81 |
Болт М12х90.129.35.016 |
2 |
|
17 |
DIN 6927 |
Гайка М12.10.016 |
2 |
|
18 |
ГОСТ 7798-70 |
Болт М20х65.109.35.016 |
2 |
|
19 |
ГОСТ 6402-70 |
Шайба 20.65Г.016 |
2 |
|
20 |
DIN 985 |
Гайка М20.8.016 |
2 |
|
21 |
DIN 985 |
Гайка М16.8.016 |
2 |
|
22 |
ГОСТ 7798-70 |
Болт М20-6gх75.109.35.016 |
2 |
|
23 |
ГОСТ 7798-70 |
Болт М16-6gх75.109.35.016 |
2 |
|
24 |
ГОСТ 11371-78 |
Шайба C.16.05.016 |
4 |
|
25 |
РУ-2.02.00.000-01 Б (изм.1/2) |
Прижим в сборе |
1 |
|
26 |
РУ-2.02.00.000 Б (изм.1/2) |
Прижим в сборе |
1 |
|
25 |
ЗЧ РУ-25 СЕ-002 |
Качалка пружины верхняя в сборе |
1 |
