| Наименование | Обозначение /(№ изм. КД) | Примечание |
|---|---|---|
| Рабочий узел РУ-25 | РУ-25 00 00 00.000 (изм.2/0) | с февраля 2016г. по апрель 2018г. |
| № пп | Обозначение /(№ изм. КД) | Наименование |
Кол-во |
|---|---|---|---|
|
А |

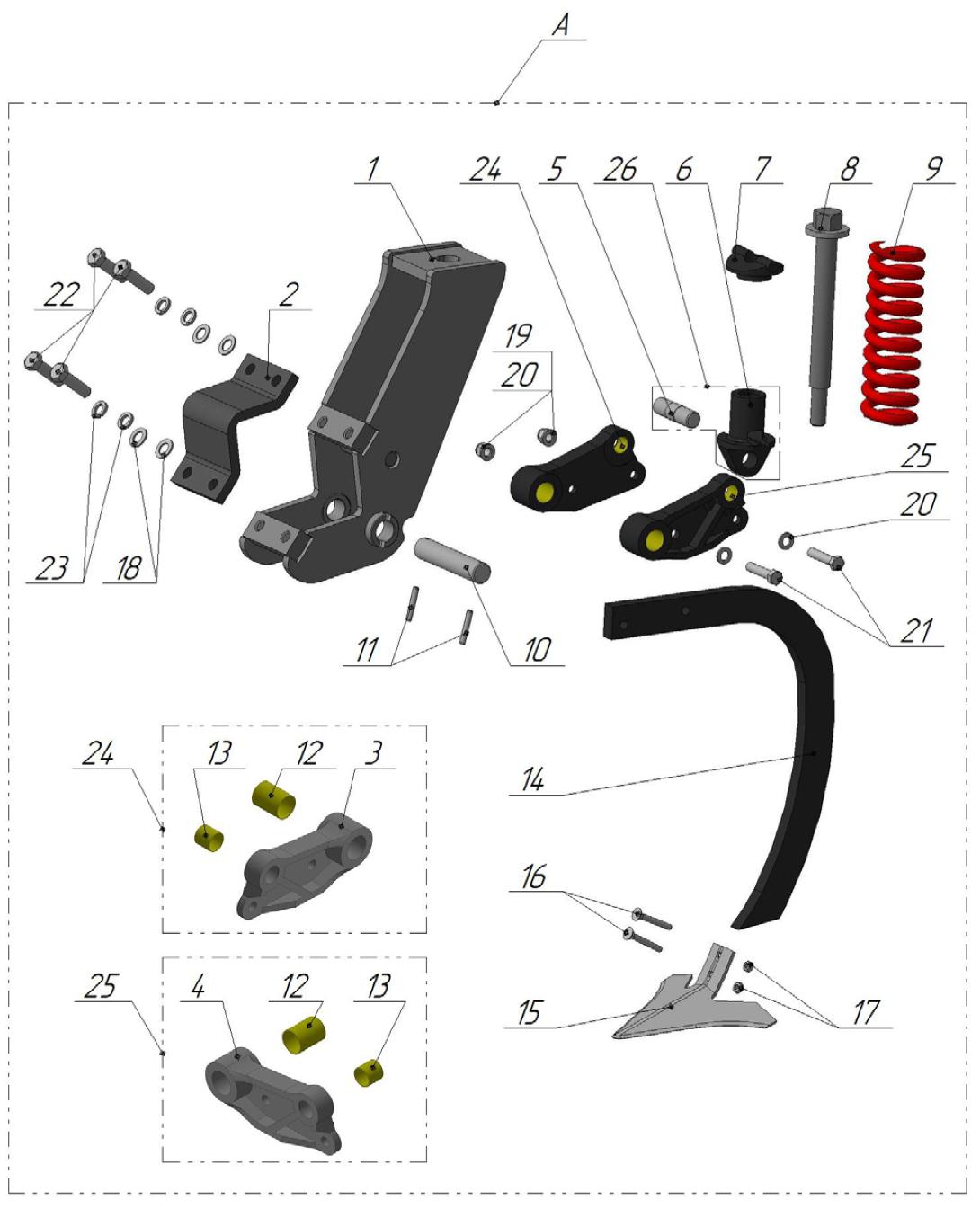

РУ-25 00 00 00.000 (изм.2/0) |
Рабочий узел РУ-25 (в сборе) |
1 |
|
1 |
РУ-25 01 00 00.000 (изм.0/1) |
Корпус в сборе (сварной) |
1 |
|
2 |
БП-4 01 00 00.003-02 М (изм.2) |
Скоба БП-4 М |
1 |
|
3 |
РУ-2.00.00.004-01 "Б" (изм.1) |
Прижим левый |
1 |
|
4 |
РУ-2.00.00.004 "Б" (изм.1) |
Прижим правый |
1 |
|
5 |
РУ-2.00.00.008 |
Ось пружины |
1 |
|
6 |
СДСУ-24 10 00 00.007 |
Качалка пружины верхняя |
1 |
|
7 |
СДСУ-24 10 00 00.008 |
Качалка пружины нижняя |
1 |
|
8 |
РУ-2.01.00.000 |
Болт специальный |
1 |
|
9 |
РУ-2.00.00.010 "В" |
Пружина 370х102х20 |
1 |
|
10 |
РУ-2.00.00.009 (изм.1) |
Ось корпуса |
1 |
|
11 |
ГОСТ 14229-93 |
Штифт А.10х60 |
2 |
|
12 |
120-3001016 |
Втулка поворотного кулака |
2 |
|
13 |
5301-3001016 |
Втулка поворотного кулака |
2 |
|
14 |
РУ-25 00 00 00.003 (изм.2) |
Стойка |
1 |
|
15 |
BLD-14-5 |
Лапа культиватора 37см |
1 |
|
16 |
ГОСТ 7786-81 |
Болт М12х90.129.35.016 |
2 |
|
17 |
DIN 6927 |
Гайка М12.10.016 |
2 |
|
18 |
ГОСТ 6402-70 |
Шайба 20.65Г.016 |
4 |
|
19 |
DIN 985 |
Гайка М16.8.016 |
2 |
|
20 |
ГОСТ 11371-78 |
Шайба С.16.05.016 |
4 |
|
21 |
ГОСТ 7798-70 |
Болт М16-6gх75.109.35.016 |
2 |
|
22 |
ГОСТ 7798-70 |
Болт М20-6gх70.109.35.016 |
4 |
|
23 |
ГОСТ 6402-70 |
Шайба 20Т 65Г 016 |
4 |
|
24 |
РУ-2.02.00.000-01 Б (изм.1/2) |
Прижим в сборе |
1 |
|
25 |
РУ-2.02.00.000 Б (изм.1/2) |
Прижим в сборе |
1 |
|
26 |
ЗЧ РУ-25 СЕ-002 |
Качалка пружины верхняя в сборе |
1 |
