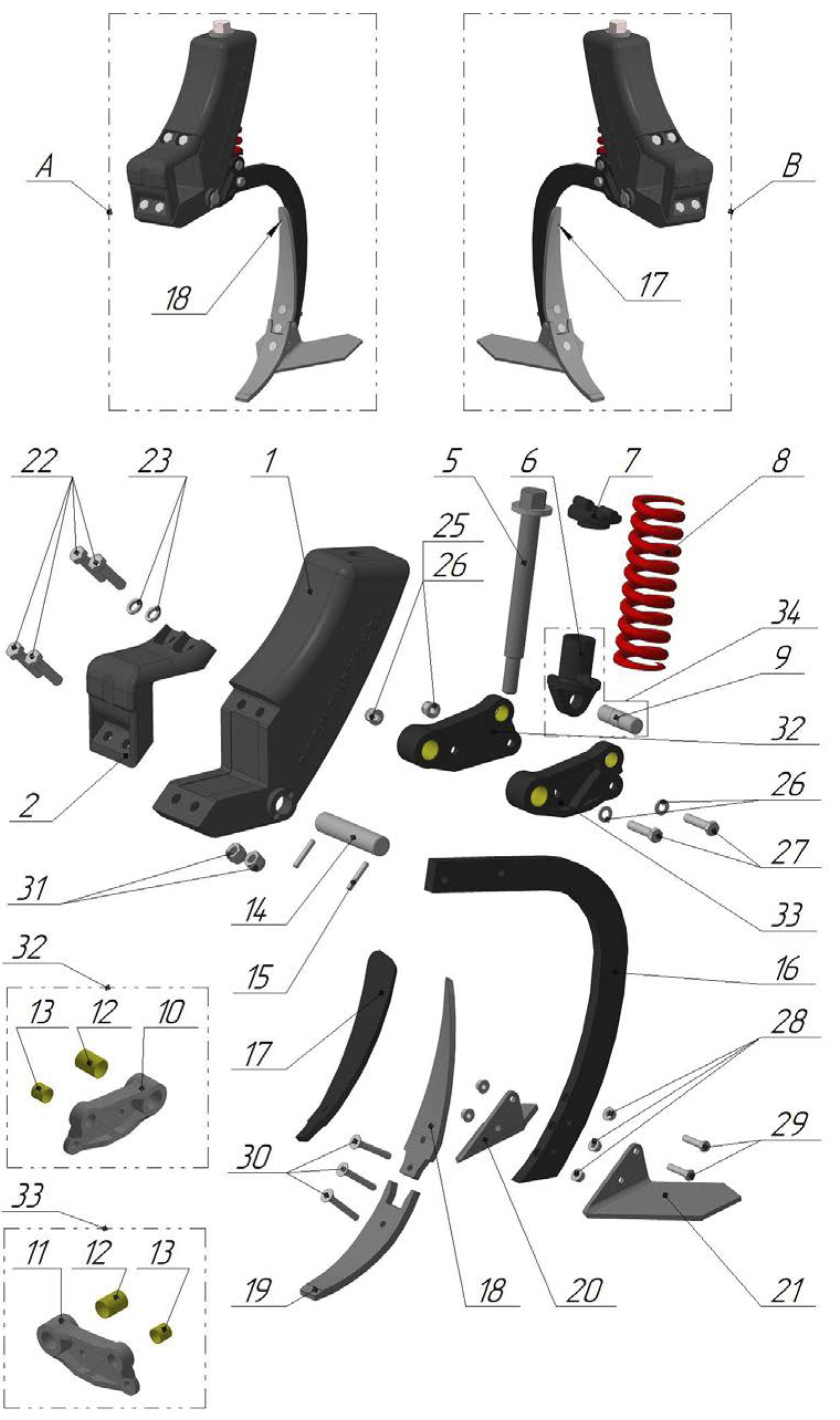

| Наименование | Обозначение /(№ изм. КД) | Примечание |
|---|---|---|
| Рабочий узел правый РУ-2 "М" | РУ-2 00.00.00.000 "М" | |
| Рабочий узел левый РУ-2 "М" | РУ-2 00.00.00.000-01 "М" |
| № пп | Обозначение /(№ изм. КД) | Наименование |
Кол-во |
|---|---|---|---|
|
А |
РУ-2 00.00.00.000 "М" |
Рабочий узел правый (В сборе) |
1 |
|
В |
РУ-2 00.00.00.000-01 "М" |
Рабочий узел левый (В сборе) |
1 |
|
1 |
РУ-2 00.00.00.001 А |
Корпус (литье) |
1 |
|
2 |
РУ-2 00.00.00.002 А |
Фиксатор |
1 |
|
5 |
РУ-2 01.00.00.000 |
Болт специальный |
1 |
|
6 |
СДСУ-24 10 00 00.007 |
Качалка пружины верхняя |
1 |
|
7 |
СДСУ-24 10 00 00.008 |
Качалка пружины нижняя |
1 |
|
8 |
РУ-2.00 00.010 М |
Пружина 370х106х22 |
1 |
|
9 |
РУ-2.00.00.008 |
Ось пружины |
1 |
|
10 |
РУ-2.00.004-01 Б (изм.1) |
Прижим |
1 |
|
11 |
РУ-2.00.004 Б (изм.1) |
Прижим |
1 |
|
12 |
120-3001016 |
Втулка поворотного кулака |
2 |
|
13 |
5301-3001016 |
Втулка поворотного кулака |
2 |
|
14 |
РУ-2.00.00.009 (изм.1) |
Ось корпуса |
1 |
|
15 |
ГОСТ 14229-93 |
Штифт А.10х60 |
2 |
|
16 |
РУ-25 00 00 00.003 М (изм.2) |
Стойка |
1 |
|
17 |
15057-А-80-I-HRS Bellota |
Отвал левый |
1 |
|
18 |
15057-А-80-D-HRS Bellota |
Отвал правый |
1 |
|
19 |
15055-В-СР-80-HRS Bellota |
Долото |
1 |
|
20 |
15056-А-D-HRS Bellota |
Перо боковое правое |
1 |
|
21 |
15056-А-I-HRS Bellota |
Перо боковое левое |
1 |
|
22 |
ГОСТ 7798-70 |
Болт М20-6gx75.88.35.016 |
4 |
|
23 |
ГОСТ 6402-70 |
Шайба 20.65Г.016 |
2 |
|
25 |
DIN 985 |
Гайка М16.06.016 |
2 |
|
26 |
ГОСТ 11371-78 |
Шайба С.16.05.016 |
4 |
|
27 |
ГОСТ 7798-70 |
Болт М16-6gх75.88.35.016 |
2 |
|
28 |
DIN 6927 |
Гайка М12.10.016 |
5 |
|
29 |
ГОСТ 7798-70 |
Болт М12-6gx60.129.35.016 |
2 |
|
30 |
ГОСТ 7798-70 |
Болт М12х90.129.35.016 |
3 |
|
31 |
DIN 985 |
Гайка М20.6.016 |
2 |
|
32 |
РУ-2.02.00.000-01 Б (изм.1/2) |
Прижим в сборе |
1 |
|
33 |
РУ-2.02.00.000 Б (изм.1/2) |
Прижим |
1 |
|
34 |
ЗЧ РУ-25 СЕ-002 |
Качалка пружины верхняя в сборе |
1 |
