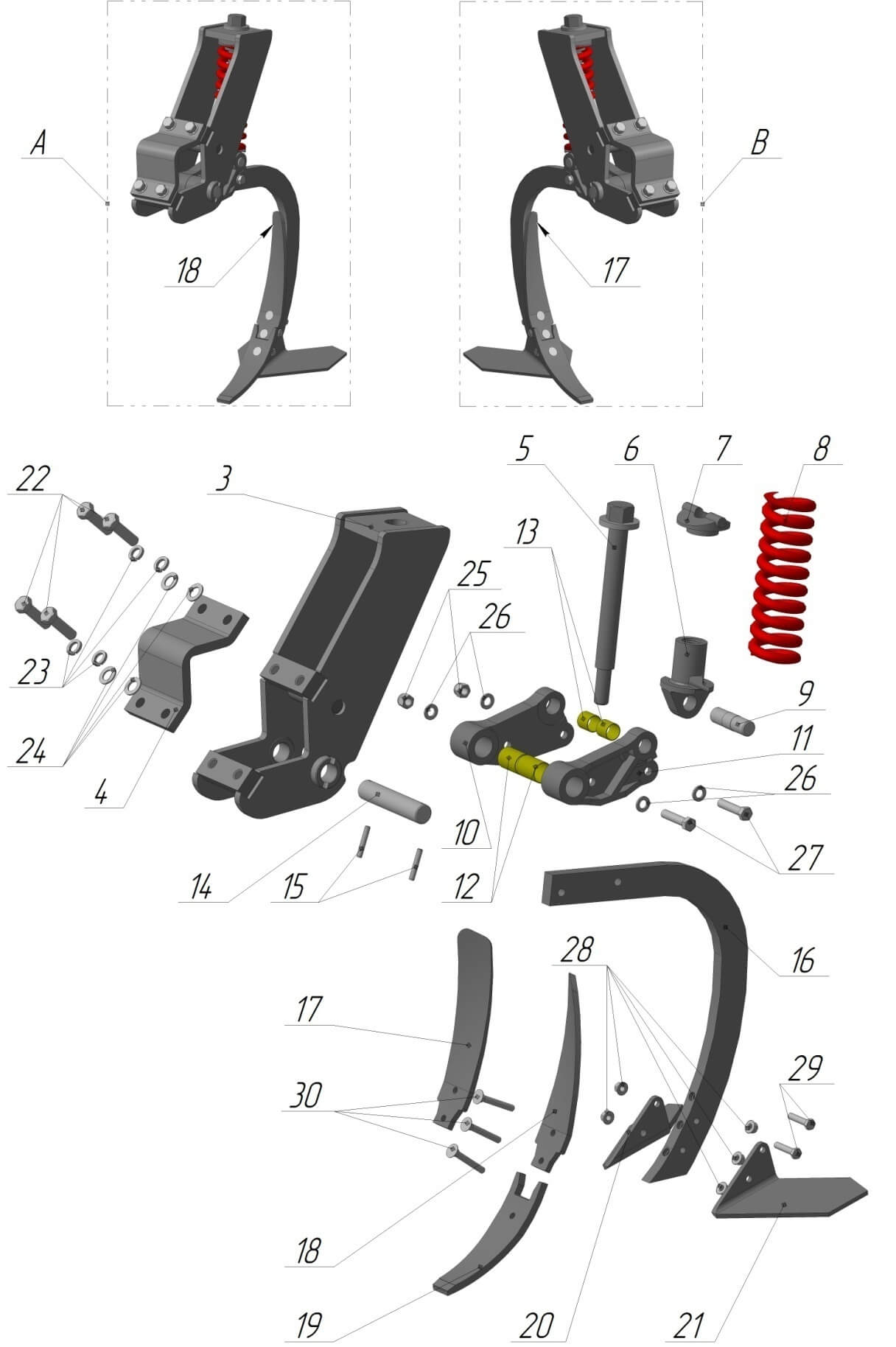

"Гранит" рабочий орган РУ-25 М

А

РУ-25 00 00 00.000 М (изм.1/0)

Рабочий узел правый (В сборе)

1

В

РУ-25 00 00 00.000-01 М (изм.1/0)

Рабочий узел левый (В сборе)

1

1

РУ-25.01.00.000 (изм.0/1)

Корпус в сборе (сварной)

1

2

БП-4 01 00 00.003-02 М (изм.2)

Скоба БП-4 М

1

3

РУ-2.01.00.000

Болт специальный

1

4

СДСУ-24 10 00 00.007

Качалка пружины верхняя

1

5

СДСУ-24 10 00 00.008

Качалка пружины нижняя

1

6

РУ-2.00.00.010 М

Пружина 370х106х22

1

7

РУ-2.00.00.008

Ось пружины

1

8

РУ-2.00.00.004-01 Б (изм.1)

Прижим левый

1

9

РУ-2.00.00.004 Б (изм.1)

Прижим правый

1

10

120-3001016

Втулка шкворня поворотного кулака

2

11

5301-3001016

Втулка поворотного кулака

2

12

РУ-2.00.00.009 (изм.1)

Ось корпуса

1

13

ГОСТ 14229-93

Штифт А.10х60

2

14

РУ-25 00 00 00.003 М (изм.2)

Стойка

1

15

15057-A-80-I-HRS Bellota

Отвал левый

1

16

15057-A-80-D-HRS Bellota

Отвал правый

1

17

15055-В-СР-80-HRS Bellota

Долото

1

18

15056-A-D-HRS

Перо боковое правое

1

19

15056-А-I-HRS

Перо боковое левое

1

20

ГОСТ 7798-70

Болт М20-6gх70.109.35.016

4

21

ГОСТ 6402-70

Шайба 20Т 65Г 016

4

22

ГОСТ 11371-78

Шайба C.20.05.016

4

23

DIN 985

Гайка М16.8.016

2

24

ГОСТ 11371-78

Шайба C.16.05.016

4

25

ГОСТ 7798-70

Болт М16-6gх75.109.35.016

2

26

DIN 6927

Гайка М12.10.016

5

27

ГОСТ 7798-70

Болт М12-6gх.60.129.35.016

2

28

ГОСТ 17673-81

Болт М12х85.129.35.016

3

29

РУ-2.02.00.000-01 Б (изм.1/2)

Прижим в сборе

1

30

РУ-2.02.00.000 Б (изм.1/2)

Прижим правый

1

31

ЗЧ РУ-25 СЕ-002

Качалка пружины верхняя в сборе

1
