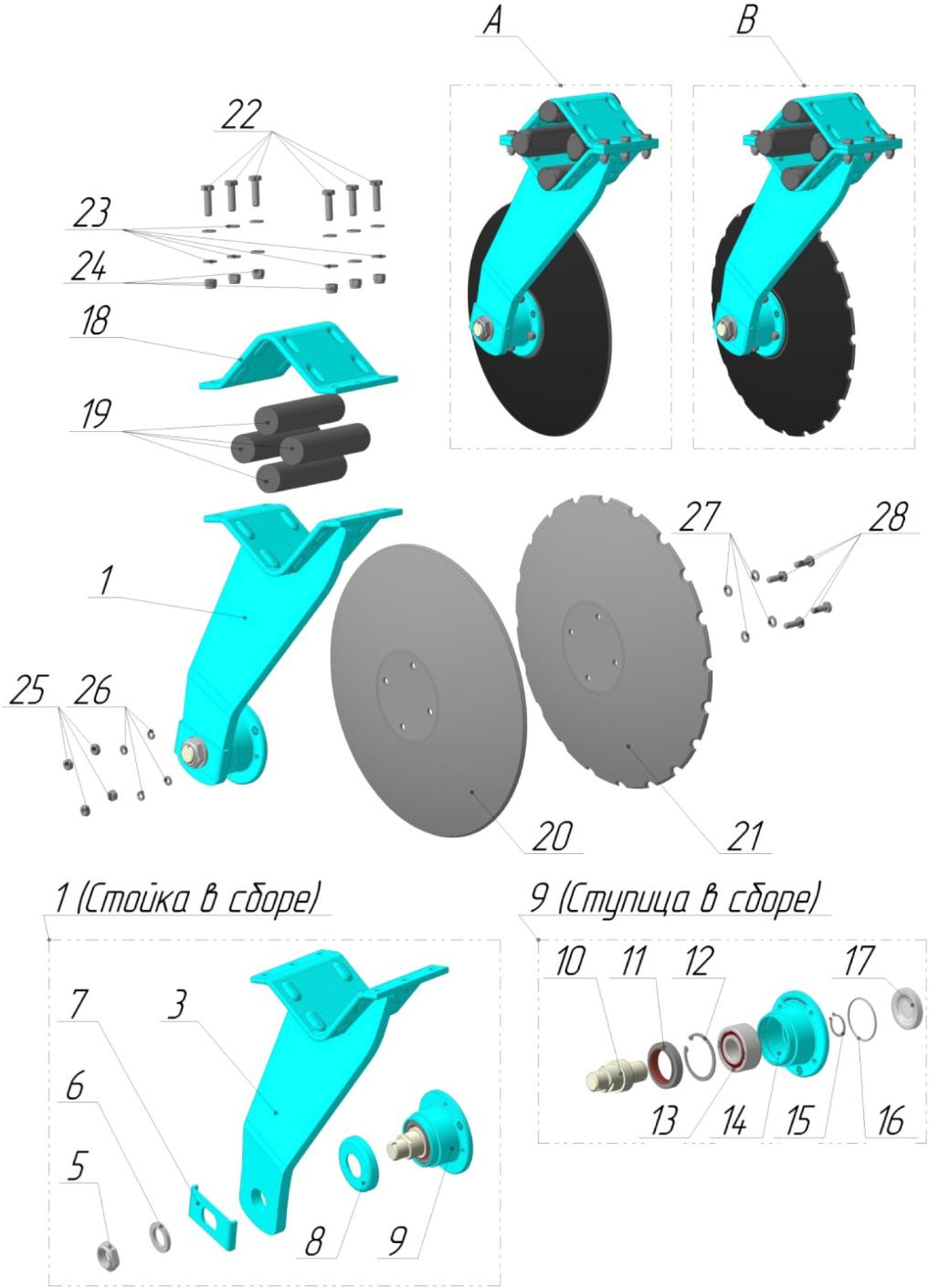

| Наименование | Обозначение /(№ изм. КД) | Примечание |
|---|---|---|
| Рабочий узел РУ-250 | РУ-250-100 00 00 00.000-01 | Передний ряд, диск гладкий |
| Рабочий узел РУ-250 | РУ-250-100 00 00 00.000-03 | Передний ряд, диск с вырезом |
| № пп | Обозначение /(№ изм. КД) | Наименование |
Кол-во |
|---|---|---|---|
|
А |
РУ-250-100 00 00 00.000-01 |
Рабочий узел РУ-250 (В сборе, Передний ряд, Диск гладкий) |
1 |
|
В |
РУ-250-100 00 00 00.000-03 |
Рабочий узел РУ-250( В сборе, Передний ряд, Диск с вырезом) |
1 |
|
1 |
РУ-250-100 01 00 00.000 |
Стойка передняя в сборе 17.6 |
1 |
|
3 |
РУ-250-100 01 01 00.000 |
Стойка передняя 17.6 |
1 |
|
5 |
Г-М33х1,5х16.01 |
Гайка контрящаяся |
1 |
|
6 |
СУ-5х108-45 00 00 00.002 |
Шайба подшипникового узла |
1 |
|
7 |
РУ-250-100 01 00 00.002 |
Пластина стопорная |
1 |
|
8 |
РУ-250-100 01 00 00.001 |
Пыльник |
1 |
|
9 |
РУ-250-100 50 00 00.000 |
Ступица в сборе |
1 |
|
10 |
РУ-250-100 50 00 00.003 |
Ось |
1 |
|
11 |
55х80х13/16 |
Кассетное уплотнение |
1 |
|
12 |
ГОСТ 13943-86 |
Кольцо B80 |
1 |
|
13 |
ГОСТ 4252-75 |
Подшипник 3056307 (3307) |
1 |
|
14 |
РУ-250-100 50 00 00.001 |
Ступица |
1 |
|
15 |
ГОСТ 13942-86 |
Кольцо B35 |
1 |
|
16 |
ГОСТ 9833-73 |
Кольцо 071-076-30-2-8 |
1 |
|
17 |
РУ-250-100 50 00 00.002 |
Заглушка 71 |
1 |
|
18 |
РУ-250-100 01 01 00.004 |
Скоба |
1 |
|
19 |
|
Демпфер резиновый 50х220 |
4 |
|
20 |
1966.20.50-01-26-00 |
Диск гладкий 510/5-LK-120 |
1 |
|
21 |
1966.20.50-01-27-00 |
Диск с вырезом 510/5-LK-120 |
1 |
|
22 |
ГОСТ 7798-70 |
Болт М12х1,5-6gx45.129.016 |
6 |
|
23 |
ГОСТ 11371-78 |
Шайба C.12.05.016 |
12 |
|
24 |
DIN 985 |
Гайка M12х1,5.10.016 |
6 |
|
25 |
ГОСТ 5915-70 |
Гайка М10x1-6H.10.35Х016 |
4 |
|
26 |
ГОСТ 6402-70 |
Шайба 10Т 65Г 016 |
4 |
|
27 |
ГОСТ 11371-78 |
Шайба C.10.05.016 |
4 |
|
28 |
ГОСТ 7798-70 |
Болт М10x1-6gx30.129.35.016 |
4 |
