Для всех моделей "Малахит" выпущенных с мая 2017г. по настоящее время.

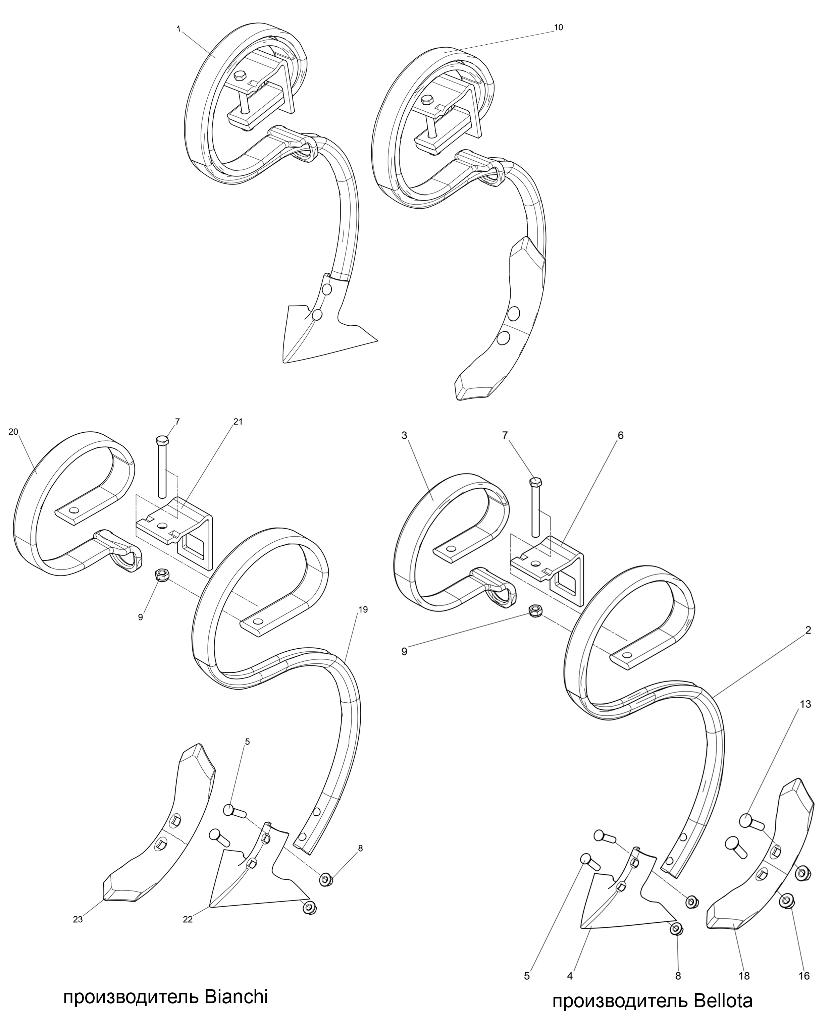

| Наименование | Обозначение /(№ изм. КД) | Примечание |
|---|---|---|
| Рабочий орган РУ-35 с лапой | РУ-35 00 00 00.000 (изм.1/1) | производитель Bellota или Bianchi |
| Рабочий орган РУ-35 с долото | РУ-35 00 00 00.000-01 (изм.1/1) | производитель Bellota или Bianchi |
| № пп | Обозначение /(№ изм. КД) | Наименование |
Кол-во |
|---|---|---|---|
|
1 |
РУ-35 00 00 00.000 (изм.1/1) |
Рабочий узел |
1 |
|
2 |
2476.А14.00-01-01-01 |
Стойка |
1 |
|
3 |
2474.А2.00-01-01-01 |
Подпружинник |
1 |
|
4 |
1547-0S.00-01-01-00 |
Лапа 195 |
1 |
|
5 |
М10х45.88.35.05 ГОСТ 7798-81 |
Болт |
2 |
|
6 |
12476.6060R.А0-01-01-02 |
Зажим |
1 |
|
7 |
М12х6gх105.88.35.016 ГОСТ 7798-70 |
Болт |
1 |
|
8 |
М10.8.016 DIN 6927 |
Гайка |
2 |
|
9 |
М12.8.016 DIN 985 |
Гайка |
1 |
|
10 |
РУ-35 00 00 00.000-01 (изм.1/1) |
Рабочий узел |
1 |
|
13 |
М12х50.88.35.05 ГОСТ 7786-81 |
Болт |
2 |
|
16 |
М12-ГОСТ Р ИСО 7044-2009 |
Гайка шестигранная самостопорящаяся с фланцем |
2 |
|
18 |
2.40046.080 |
Долото 1502-8 |
1 |
|
19 |
310831 |
Стойка |
1 |
|
20 |
300821 |
Подпружинник |
1 |
|
21 |
303503 |
Зажим |
1 |
|
22 |
302426 |
Лапа |
1 |
|
23 |
302042 |
Долото |
1 |
