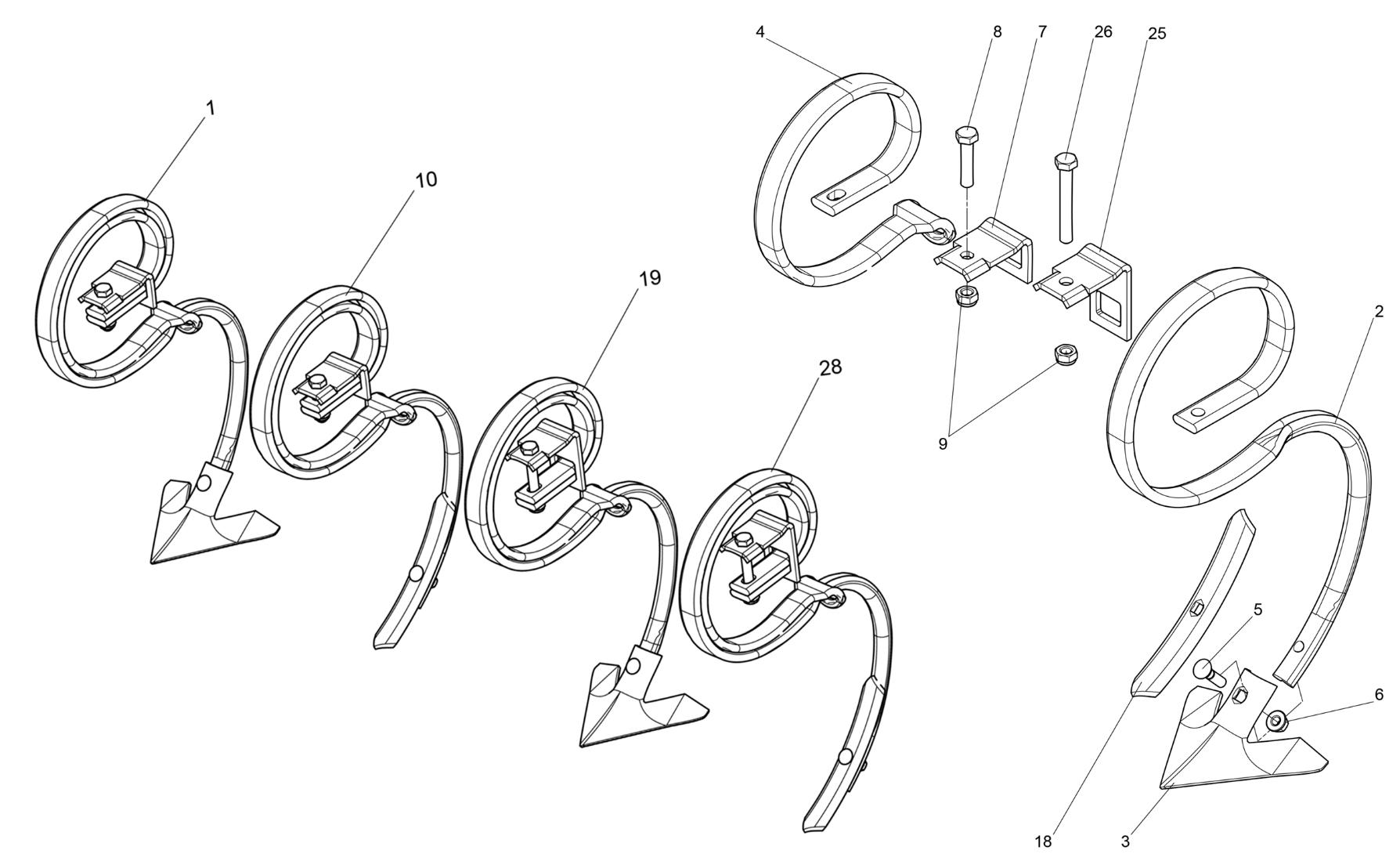

Для всех моделей "Спринт" выпущенных с апреля 2018г. по настоящее время
| Наименование | Обозначение /(№ изм. КД) | Примечание |
|---|---|---|
| Рабочий орган РУ-46 | РУ-46 00 00 00.000 (изм.1/1) | с лапой |
| Рабочий орган РУ-46 | РУ-46 00 00 00.000-01 (изм.1/1) | с долото |
| Рабочий орган РУ-47 | РУ-47 00 00 00.000 (изм.1/1) | с лапой |
| Рабочий орган РУ-47 | РУ-47 00 00 00.000-01 (изм.1/1) | с долото |
| № пп | Обозначение /(№ изм. КД) | Наименование |
Кол-во |
|---|---|---|---|
|
1 |
РУ-46 00 00 00.000 (изм.1/1) |
Рабочий узел с лапой |
1 |
|
2 |
2470.00.00-01-01-03 Bellota |
Стойка 32х10 |
1 |
|
3 |
15001.В6.01-01-01-00 Bellota |
Лапа 175 |
1 |
|
4 |
2474.01.00-01-01-05 Bellota |
Подпружинник 32х10 |
1 |
|
5 |
М10х40.88.05 DIN 608 |
Болт |
1 |
|
6 |
М10 ГОСТ Р ИСО 7044-2009 |
Гайка шестигранная самостопорящаяся с фланцем |
1 |
|
7 |
КПС-50х12х6 00.001 |
Кронштейн |
1 |
|
8 |
М12-6gх55.88.35.016 ГОСТ 7798-70 |
Болт |
1 |
|
9 |
М12.8.016 DIN 985 |
Гайка |
1 |
|
10 |
РУ-46 00 00 00.000-01 (изм.1/1) |
Рабочий узел с долото |
1 |
|
18 |
40х210 2.10302.060 Bellota |
Долото |
1 |
|
19 |
РУ-47 00 00 00.000 (изм.1/1) |
Рабочий узел с лапой |
1 |
|
25 |
КПС-50х50х6 00.001МД |
Кронштейн |
1 |
|
26 |
М12-6gх90.88.35.016 ГОСТ 7798-70 |
Болт |
1 |
|
28 |
РУ-47 00 00 00.000-01 (изм.1/1) |
Рабочий узел с долото |
1 |
